Станція швидкого заряджання для електромобілів від UGV Chargers
Одна з останніх власних розробок компанії для швидкого зарядного обладнання
на базі компонентів Siemens
МАЙБУТНЄ ПОРУЧ – сюжет про ШВИДКІ ЗАРЯДНІ СТАНЦІЇ UGV CHARGERS
Швидкі зарядні станції для електромобілів призначені для встановлення на парковках торгових та офісних центрів, готелів, ресторанів та медичних центрів, на території житлових комплексів – для зарядної сесії електромобіля, яка займе від 20 хвилин до 2-х годин до повного заряду батареї електромобіля.
Особливості зарядного пристрою для електромобілів SUPERCHARGER від UGV Chargers (DC FAST CHARGER)
з портами CHADEMO/CCS:
Можливі потужності швидких зарядних станцій:

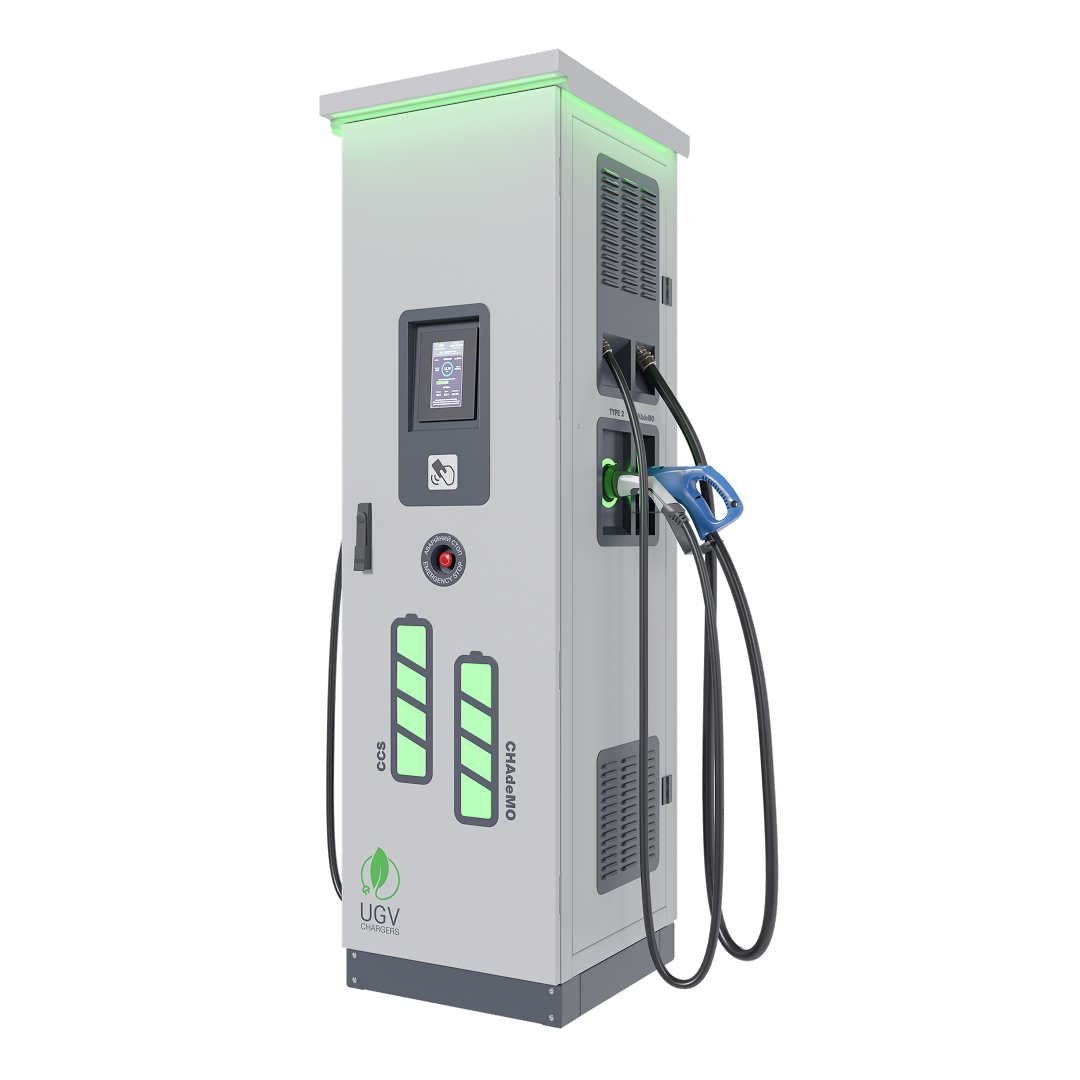

- 60 кВт
- 80 кВт
- 120 кВт
- 160 кВт
- 240 кВт
- 320 кВт
Станція швидкої зарядки 240 кВт
модель UGV-A262CG-C240С240G240T22-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 262 (240DC + 22AC)
- Кількість портів: 4
- Тип роз’єму: CHAdeMO, CCS2, GB/T, Type 2
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 430 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 282 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (3DC+1AC) | ||||||
| DC-порт | CCS Combo 2 | CCS Combo 2 | GBT | ||||
| Вихідна напруга, В DC | 150-1000 | 150-1000 | 150-1000 | ||||
| Вихідний струм, А | 500A піково | 500A піково | 300A піково | ||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type2 | ||||||
| Максимальна вихідна потужність, кВт | 22 | ||||||
| Вихідна напруга, В AC | 400 ± 10% | ||||||
| Вихідний струм, А | 0-32 | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2200 x 870 | ||||||
| Вага, кг | 600 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||
Станція швидкої зарядки 240 кВт
модель UGV-A262CG-H50C240G240T22-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 262 (240DC + 22AC)
- Кількість портів: 4
- Тип роз’єму: CHAdeMO, CCS2, GB/T, Type 2
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 430 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 282 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (3DC+1AC) | ||||||
| DC-порт | CHAdeMO | CCS Combo 2 | GBT | ||||
| Вихідна напруга, В DC | 150-500 | 150-1000 | 150-1000 | ||||
| Вихідний струм, А | 125А | 500A піково | 300A піково | ||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type2 | ||||||
| Максимальна вихідна потужність, кВт | 22 | ||||||
| Вихідна напруга, В AC | 400 ± 10% | ||||||
| Вихідний струм, А | 0-32 | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2200 x 870 | ||||||
| Вага, кг | 600 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||

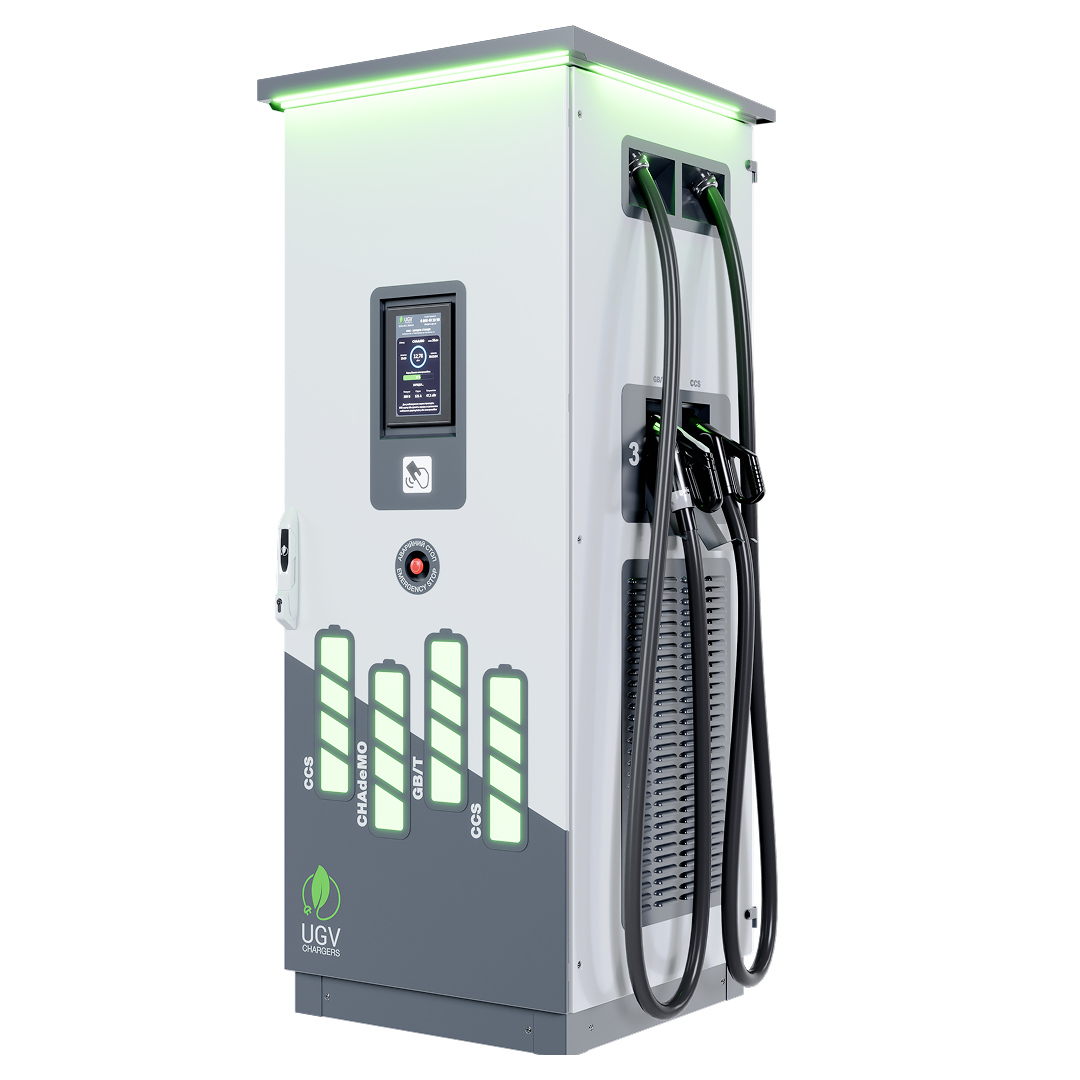

Станція швидкої зарядки 240 кВт
модель UGV-A240DG-H50С240C240G240-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 240
- Кількість портів: 4
- Тип роз’єму: CHAdeMO, CCS2, CCS2, GB/T
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC | ||||||
| 397 | |||||||
| Вхідна потужність, кВА | DC | ||||||
| 259 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (4DC) | ||||||
| DC-порт | CHAdeMO | CCS Combo 2 | CCS Combo 2 | GBT | |||
| Вихідна напруга, В DC | 150-500 | 150-1000 | 150-1000 | 150-1000 | |||
| Вихідний струм, А | 125А | 500A піково | 500A піково | 300A піково | |||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2200 x 870 | ||||||
| Вага, кг | 600 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||
Станція швидкої зарядки 160 кВт
модель UGV-A182CG-H50C160G160T22-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 182 (160 DC + 22 AC)
- Кількість портів: 4
- Тип роз’єму: CHAdeMO, CCS2, GB/T, Type 2
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 299 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 197 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (3DC+1AC) | ||||||
| DC-порт | CHAdeMO | CCS Combo 2 | GBT | ||||
| Вихідна напруга, В DC | 150-500 | 150-1000 | 150-1000 | ||||
| Вихідний струм, А | 125А | 400A піково | 300A піково | ||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type2 | ||||||
| Максимальна вихідна потужність, кВт | 22 | ||||||
| Вихідна напруга, В AC | 400 ± 10% | ||||||
| Вихідний струм, А | 0-32 | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2000 x 680 | ||||||
| Вага, кг | 390 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||
Станція швидкої зарядки 160 кВт
модель UGV-A182CG-C160C160G160T22-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 182 (160 DC + 22 AC)
- Кількість портів: 4
- Тип роз’єму: CCS2, CCS2, GB/T, Type 2
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 299 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 197 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (3DC+1AC) | ||||||
| DC-порт | CCS Combo 2 | CCS Combo 2 | GBT | ||||
| Вихідна напруга, В DC | 150-1000 | 150-1000 | 150-1000 | ||||
| Вихідний струм, А | 400A піково | 400A піково | 300A піково | ||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type2 | ||||||
| Максимальна вихідна потужність, кВт | 22 | ||||||
| Вихідна напруга, В AC | 400 ± 10% | ||||||
| Вихідний струм, А | 0-32 | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2000 x 680 | ||||||
| Вага, кг | 390 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||
Станція швидкої зарядки 160 кВт
модель UGV-A189CG-C160G160T22J7-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 189 (160 DC + 22 AC + 7AC)
- Кількість портів: 4
- Тип роз’єму: CCS2, CCS2, Type 2, Type 1
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 331 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 204 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (2DC+2AC) | ||||||
| DC-порт | CCS Combo 2 | GBT | |||||
| Вихідна напруга, В DC | 150-1000 | 150-1000 | |||||
| Вихідний струм, А | 400A піково | 300A піково | |||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type1 | Type2 | |||||
| Максимальна вихідна потужність, кВт | 7 | 22 | |||||
| Вихідна напруга, В AC | 230 ± 10% | 400 ± 10% | |||||
| Вихідний струм, А | 0-32 | 0-32 | |||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2000 x 680 | ||||||
| Вага, кг | 390 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||

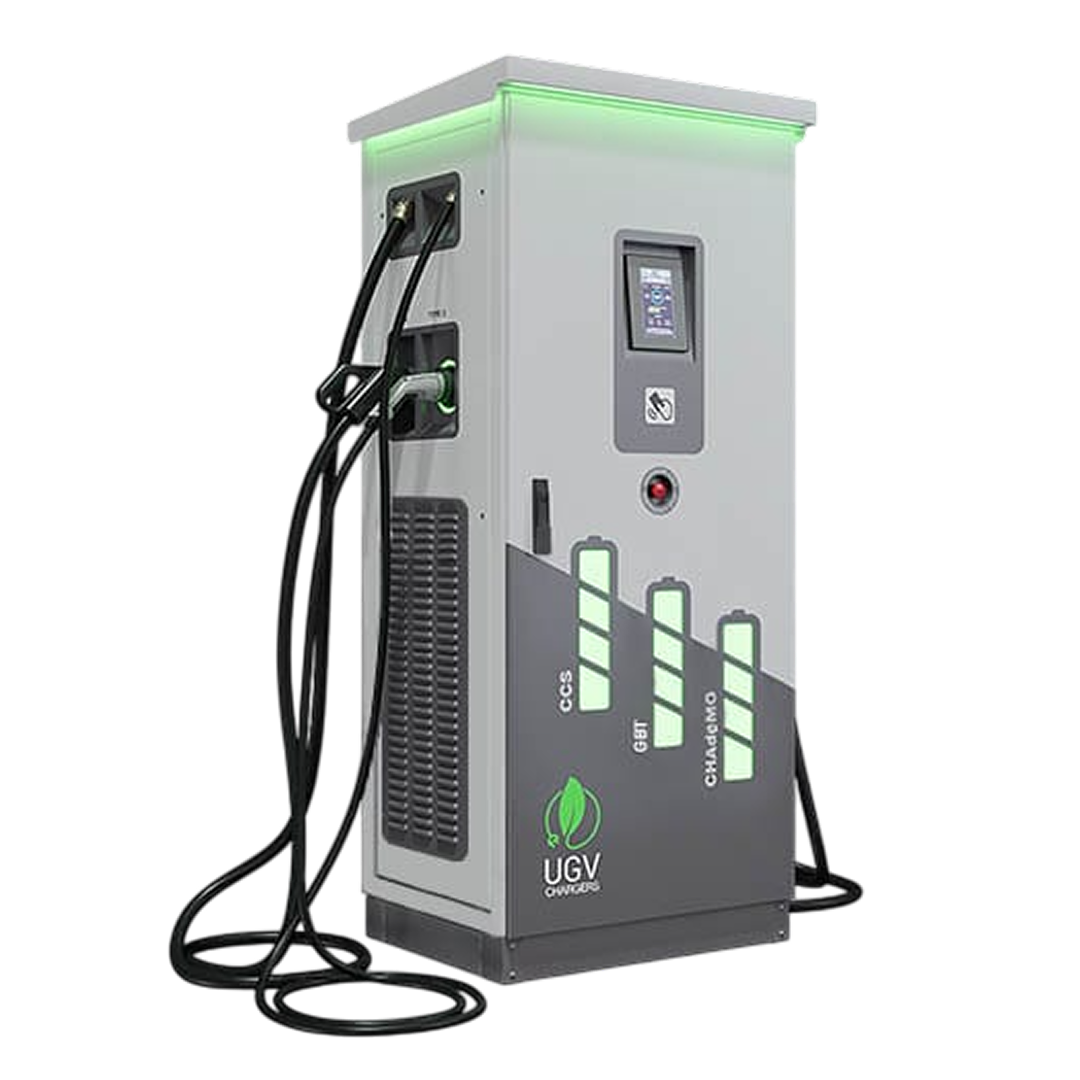

Станція швидкої зарядки 120 кВт
модель UGV-A142CG-H50C120G120T22-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 142 (120 DC + 22 AC)
- Кількість портів: 4
- Тип роз’єму: CHAdeMO, CCS2, GB/T, Type 2
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 234 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 154 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (3DC+1AC) | ||||||
| DC-порт | CHAdeMO | CCS Combo 2 | GBT | ||||
| Вихідна напруга, В DC | 150-500 | 150-1000 | 150-1000 | ||||
| Вихідний струм, А | 125А | 350A піково | 300A піково | ||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type2 | ||||||
| Максимальна вихідна потужність, кВт | 22 | ||||||
| Вихідна напруга, В AC | 400 ± 10% | ||||||
| Вихідний струм, А | 0-32 | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2000 x 680 | ||||||
| Вага, кг | 390 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||
Станція швидкої зарядки 120 кВт
модель UGV-A142CG-C120C120G120T22-D-RMH
- Виробник: UGV Chargers
- Тип струму: DC
- Потужність, кВт: 142 (120 DC + 22 AC)
- Кількість портів: 4
- Тип роз’єму: CHAdeMO, CCS2, GB/T, Type 2
- Тип виконання: на підлогу
- Довжина кабелю: 4,5 м
| Підключення до мережі | 3P+N+PE (3P+PEN) | ||||||
| Вхідна напруга, В АС | 400 ± 10% | ||||||
| Вхідний струм, А | DC (з AC портами) | ||||||
| 299 | |||||||
| Вхідна потужність, кВА | DC (з AC портами) | ||||||
| 197 | |||||||
| Частота, Гц | 50/60 | ||||||
| Зарядні порти (шт.) | 4 (3DC+1AC) | ||||||
| DC-порт | CHAdeMO | CCS Combo 2 | GBT | ||||
| Вихідна напруга, В DC | 150-500 | 150-1000 | 150-1000 | ||||
| Вихідний струм, А | 125А | 400A піково | 300A піково | ||||
| Коефіцієнт потужності (при 50% навантаження) | > 0.97 | ||||||
| Ефективність | > 94% | ||||||
| AC-порт | кабель | ||||||
| AC-порт (тип) | Type2 | ||||||
| Максимальна вихідна потужність, кВт | 22 | ||||||
| Вихідна напруга, В AC | 400 ± 10% | ||||||
| Вихідний струм, А | 0-32 | ||||||
| Робоча температура, ˚C | -30 до + 50 | ||||||
| Температура зберігання, ˚C | -30 до + 50 | ||||||
| Відносна вологість | 5% до 95% (без конденсату) | ||||||
| IP-клас захисту | IP55 (розміщення: всередині та зовні) | ||||||
| Розміри макс. (ШxВxГ), мм | 1300 x 2000 x 680 | ||||||
| Вага, кг | 390 | ||||||
| Потужність власного споживання: | |||||||
| – у режимі очікування, В | 100 | ||||||
| – зі ввімкненим антиконденсаційним обігрівом, В | 600 | ||||||
| – з ввімкненою вентиляцією, В | 300 | ||||||
| Рівень шуму (при повному навантаженні), дБ | <55 | ||||||
Станція швидкої зарядки 60 кВт
модель UGV-A82СG-H50C60T22-D-RMH
Мережа: GPRS, 3G, 4G, WiFi
Ступінь захисту: IP55 / IK10
Модуль зчитування NFC / RFID-карток: вбудований (для авторизації)
Захист від струму витоку: опціонально
LED індикація режимів роботи станції
Протокол інтерфейсу: ОССР 1.6
Загальні габарити (ВxШxГ): 600х2150х600
Вага: 220 kg
Матеріал: фарбована сталь
Робоча температура: –25 °C до +50 ºC (with heating package)
Температура зберігання: от -30 °C до +60 °C
Робоча вологість: від 5 % до 95 % без конденсації
Стандарти: МЕК 62196-2, ДСТУ EN 61851-1:2014, ДСТУ EN 61851-22:2015, ДСТУ EN 61851-24:2015, ДСТУ EN 61439-1:201
Мережа живлення: 400 В AC
Потужність: 82 кВт (60 DC + 22 AC)
- СCS2
Потужність: 60 кВт (при роботі одного DC порту) / 30 кВт (при паралельній роботі двох DC портів)
Вихідний струм: 150 A (165 A пікове)
Вихідна напруга: 200 – 1000 В
Довжина кабелю: 4,5 м.
- СHAdeMO
Потужність: 50 кВт (при роботі одного DC порту) / 30 кВт (при паралельній роботі двох DC портів)
Вихідний струм: 125 A
Вихідна напруга: 200 – 500 В
Довжина кабелю: 4,5 м.
- Type 2 (MENNEKES)
Потужність: 22 кВт
Вихідний струм: 32 A
Вихідна напруга: 400 В
Довжина кабелю: 4,5 м.
Більше детально про швидкі станції дізнатись у наших розробників
Скільки часу займає зарядка електромобіля на даній швидкій станції?
Час повної зарядки батареї наступних марок:
Кількість електромобілів на дорогах України зростає, і ми розуміємо всю важливість створення зарядної інфраструктури для їхніх власників. Зростання кількості електромобілів призведе до зменшення рівня викидів, і це одне з першочергових завдань людства. У містах-мільйонниках України з'являються служби таксі на електромобілях, корпоративні парки поповнюються електрокарами, тож заряджати у розетці електромобілі, які весь час на ходу – нині вже є пережитком минулого.
Наші рішення щодо швидких зарядних станцій (supercharger) враховують усі необхідні технічні вимоги та побажання клієнтів щодо необхідної потужності та дизайну. Нам це під силу, адже ми є компанією-розробником та стежимо за тенденціями розвитку ринку електрозарядного обладнання.
Комерційне використання цієї зарядної станції здійснюється через підключення до програмного сервісу за протоколом OCPP до будь-якої мережі. UGV Chargers є оператором власної мережі електрозаправних станцій, до якої ви можете підключити свою станцію.
